Fujian Province Hualong Machinery Co., Ltd. ir viens no vadošajiem monobloku tilta zāģu ražotājiem un piegādātājiem Ķīnā. Ar bagātīgu pieredzi mēs sirsnīgi sveicam jūs šeit no mūsu rūpnīcas iegādāties modernu monobloku tilta zāģi. Ir pieejami kvalitatīvi produkti un saprātīga cena.
Padarot akmens apstrādi efektīvāku, precīzāku un bezrūpīgāku-
Tas ir īpaši izstrādāts aizjūras akmens apstrādes rūpnīcām, skapju ražotājiem un ēku apdares uzņēmumiem, ļauj ātri un sarežģīti griezt un veidot dažāda veida akmeņus bez profesionālas programmēšanas. Tas ievērojami samazina darbaspēka izmaksas un uzlabo produktu kvalifikācijas rādītājus.
Piemērojamie scenāriji un apstrādes iespējas
Apstrādātie materiāli
Granīta, marmora, kvarca akmens un dažādu dabīgā/mākslīgā akmens plātņu griešana un 2D gravēšana

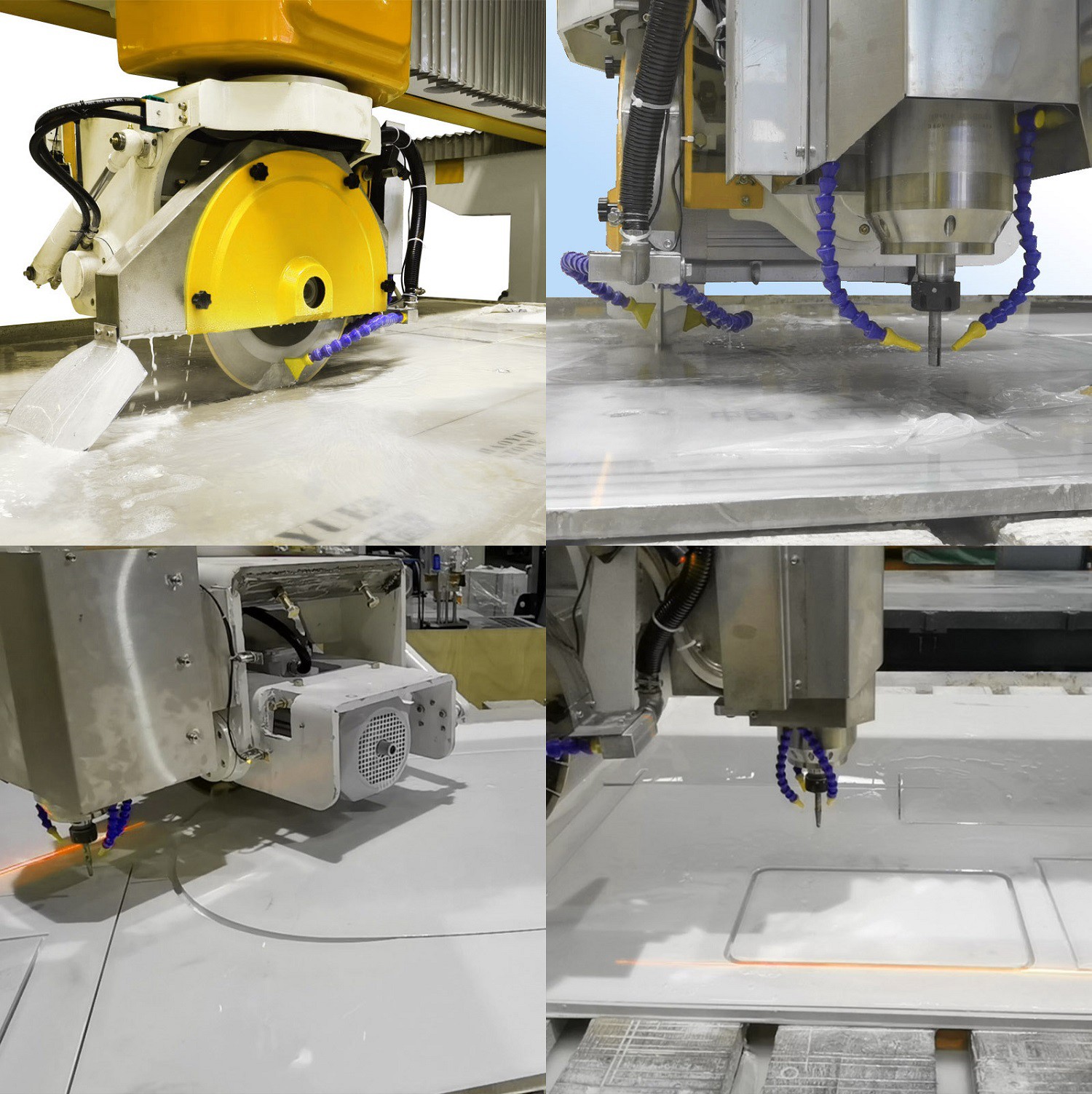

Vienīgais gravēšanas modulis ar elektrisko vārpstu lieliski piemērots 2D grebšanai (Pēc izvēles).
Pārstrādāti produkti
Sienu paneļi, grīdas flīzes, neregulāras formas dekoratīvie gabali
Virtuves virsmas, vannas istabas izlietnes, izlietnes
Sešstūra/astoņstūra kolonnas, trapecveida paneļi, rombveida{0}}dekoratīvie paneļi
Apaļi galda virsmas, ovāli ornamenti, vēdekļveida{0}}detaļas, daudzstūra akmens izstrādājumi
Ražošanas sāpju punktu risināšana
Sarežģīta grafikas apstrāde ir sarežģīta un tai ir zema precizitāte
Tas lielā mērā ir atkarīgs no manuālas darbības, ierobežojot ražošanas jaudu
vieta ir ierobežota, un aprīkojuma uzstādīšana ir apgrūtinoša
masveida ražošanas laikā produkta konsistence ir slikta
Konfigurācija un tehniskie parametri
| Modelis |
Detalizētas specifikācijas
|
Pircēja priekšrocības
|
| Struktūra | Integrēts virsbūves dizains, nav nepieciešams pamats | vienkārša uzstādīšana, ātra pārvietošana, ietaupot vietnes pārveidošanas izmaksas. |
| Atrašanās vieta | 5m × 3m |
ietaupot darbnīcas vietu, piemērots maziem un vidējiem{0}}rūpnīcas izkārtojumiem. |
| Kustības ass konfigurācija | 4 asu savienojums (X/Y/Z asis + rotācijas ass) |
Atbilst sarežģītām griešanas prasībām iespējo vairāku{0}dimensiju apstrādi |
| Vadošo sliežu sistēma | Visas X, Y un Z ass izmanto lodveida lineārās vadotnes (eļļā{0}}iegremdēta eļļošana). |
Griešanas precizitāte Mazāka vai vienāda ar ±0,1 mm kalpošanas laiks palielinājās par 30%, samazināts apkopes biežums. |
| Z-ass piedziņa | Lodveida skrūvju piedziņa |
Gluda celšana un precīza pozicionēšana novērstu akmens malu šķelšanos. |

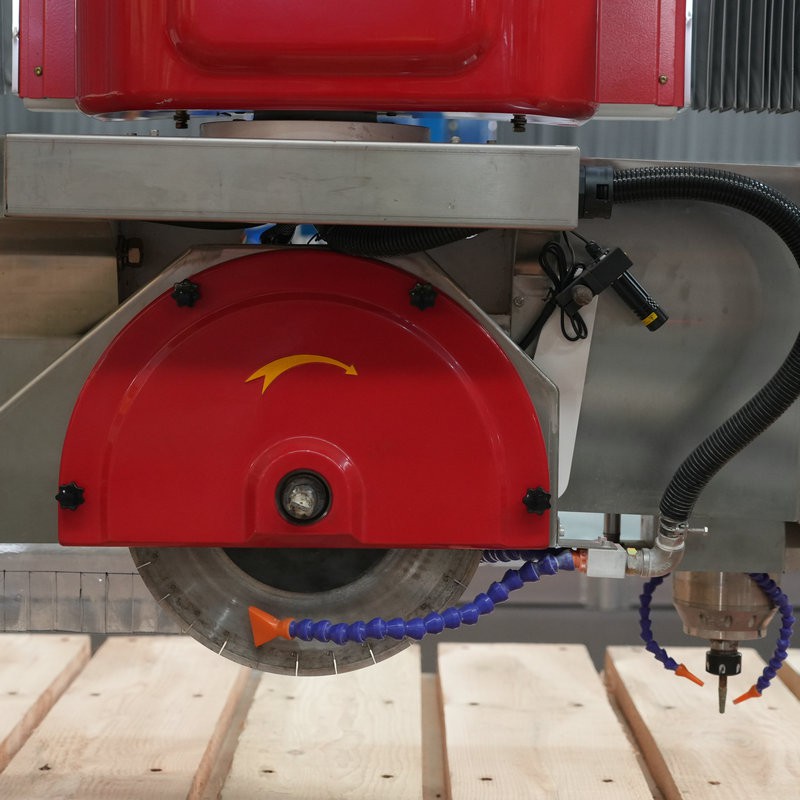

| Asmens galvas funkcija | 0 grādu -360 grādu automātiska pagriešana + 45 grādu automātiska slīpums |
Manuāla regulēšana nav nepieciešama; tas ātri veic taisnus, slīpus griezumus, slīpumus un citus procesus. |
| darbagalds | Sabiezināts masīvkoka panelis, noliecams no 0-85 grādiem. |
Vieglāk ielādēt dēļus, augstāks galda virsmas līdzenums un lielāka izturība. |
| Kontroles metode | Panasonic PLC vadības sistēma + Delta skārienekrāns | Lietotāja saskarne ir -draudzīga lietotājam un atbalsta vairākas valodas, tādējādi iesācējiem ir viegli ātri sākt darbu. |
| Prasības strāvas padevei | Trīs{0}}fāžu 380 V (saderīgs ar vietējo spriegumu) | Tas ir savietojams ar daudzām pasaules valstīm un neprasa papildu transformatora modifikācijas. |
Automatizācija un priekšrocības
automatizācijas funkcijas
Nav nepieciešama programmēšana: iepriekš iestatītajiem parametriem var tieši piekļūt, izmantojot skārienekrānu, lai sāktu apstrādi.
Inteliģenta pozicionēšana: lāzera pozicionēšanas ierīce reāllaikā parāda griešanas trajektoriju, izvairoties no apstrādes novirzēm.
Automātiskā eļļošana: ar laiku regulēta un mērīta eļļas padeves sistēma samazina mehānisko nodilumu un uzturēšanas izmaksas.
360 grādu griezēja galviņas pagriešana: automātiski pabeidz pozicionēšanu jebkurā leņķī, nav nepieciešama manuāla kalibrēšana.
45 grādu slīpā griešanas automātiskā pārslēgšana: slīpa griešana ar vienu-klikšķi, lai pielāgotos savienošanas procesa prasībām.
Vienkārša lietošana
Rotācijas sviras vadības panelis:
Elastīga leņķa regulēšana, pilns darbības rādiusa pārklājums.
Bezvadu tālvadības pults pēc izvēles:
3-ass kustības tālvadības pults, kas novērš nepieciešamību veikt darbību uz priekšu-un atpakaļ lapas ielādes laikā.
Parametru vizualizācija:
Reāllaika-apstrādes progresa un aprīkojuma attēlojums
statuss ērtai ražošanas vadībai.
Apstrādes režīms un iepriekš iestatīta grafika
Virtuves un vannas istabas specialitātes:
Kreisās/labās{0}}formas virtuves darba virsmu un izlietņu griešana
Pamatprocesi:
Taisna griešana, slīpēšana, standarta griešana

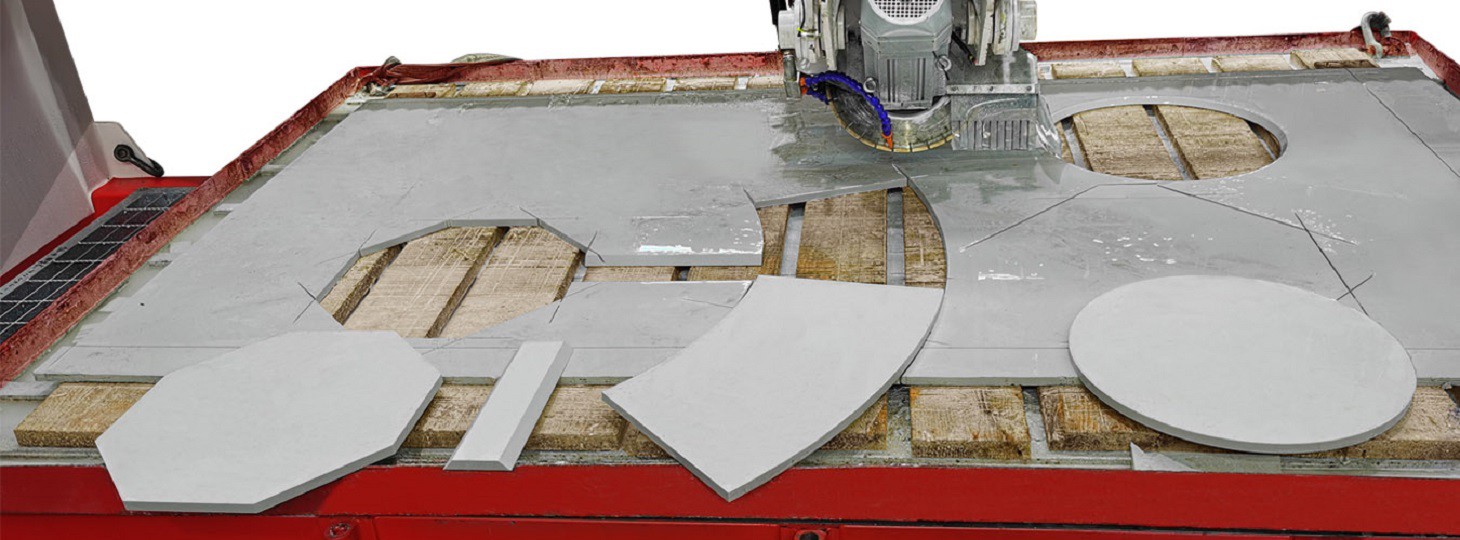

Daudzstūru apstrāde:
Sešstūri, astoņstūri, trapeces, rombi, daudzstūri
Neregulāras formas griešana:
Trijstūri, ovāli, apļi, vēdekļa formas, režģa griešana
Lineāra kontūru griešana (pēc izvēles):
Veidojot taisnas īpašas -formas malas
Loka kontūras griešana (pēc izvēles):
Veidojot izliektas īpašas formas{0}}malas
Galvenā sastāvdaļa
| Zīmola konfigurācija | Pircēja priekšrocības | |
| Kontroles sistēma | Panasonic PLC + Delta skārienekrāns | Stabils un uzticams ar globālu pēcpārdošanas{0}}servisa tīklu un ērtiem remonta pakalpojumiem. |
| Elektriskās sastāvdaļas | Panasonic, Schneider Electric, Delixi | Pielāgojams dažādām reģionālajām sprieguma vidēm ar zemu atteices līmeni. |
| Transmisijas sistēma | Lodveida lineārā vadotne+lodveida skrūve | Stabila darbība, nemainīga precizitāte un zemas uzturēšanas izmaksas |
| Eļļošanas sistēma | Pilnībā automātiska eļļas padeves iekārta | Samaziniet mehānisko nodilumu un pagariniet iekārtas kalpošanas laiku. |
Investīciju atdeves analīze
Efektivitātes uzlabošana
Salīdzinājumā ar tradicionālo manuālo aprīkojumu:
Apstrādes efektivitāte palielinājās par 30%, vienas maiņas jauda palielinājās par 40–60 vienībām (pamatojoties uz 20 mm biezām plāksnēm)
Sarežģīta grafikas apstrāde:
Nav nepieciešama manuāla zīmēšana un izkārtojums, sagatavošanas laiks samazināts par 80%
Izmaksu ietaupījumi
Darbaspēka izmaksas:
Nodarbināts 1 persona, ietaupot 2 kvalificētus darbiniekus, salīdzinot ar tradicionālajām iekārtām, kā rezultātā gada darbaspēka izmaksu ietaupījums ir aptuveni USD 30 000–50 000
Vietnes izmaksas:
Kompakts 5 m x 3 m dizains, kas ietaupa 40% no grīdas platības
Uzturēšanas izmaksas:
Automātiska eļļošana + augstas-kvalitatīvas sastāvdaļas, ikgadējās apkopes izmaksas samazinātas par 50%, dīkstāves laiks samazināts par 80%
Kvalitātes uzlabošana
Griešanas precizitāte
Mazāks vai vienāds ar ±0,1 mm, produktu kvalifikācijas līmenis palielinājās no 85% līdz vairāk nekā 98%.
Iepriekš iestatītie parametri
nodrošināt konsekvenci sērijveida ražošanā, samazinot materiālu atkritumus.

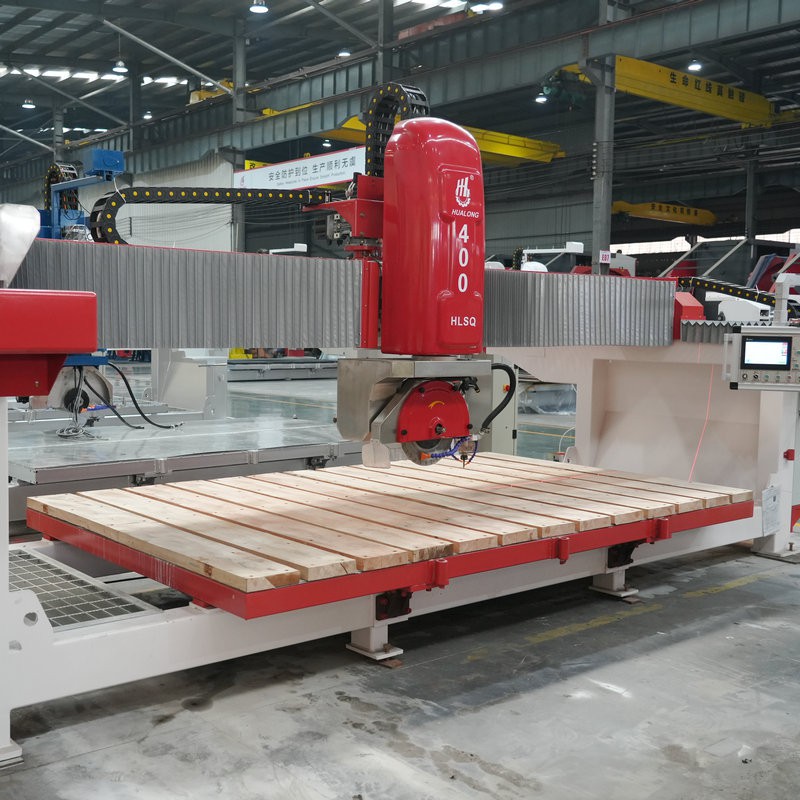

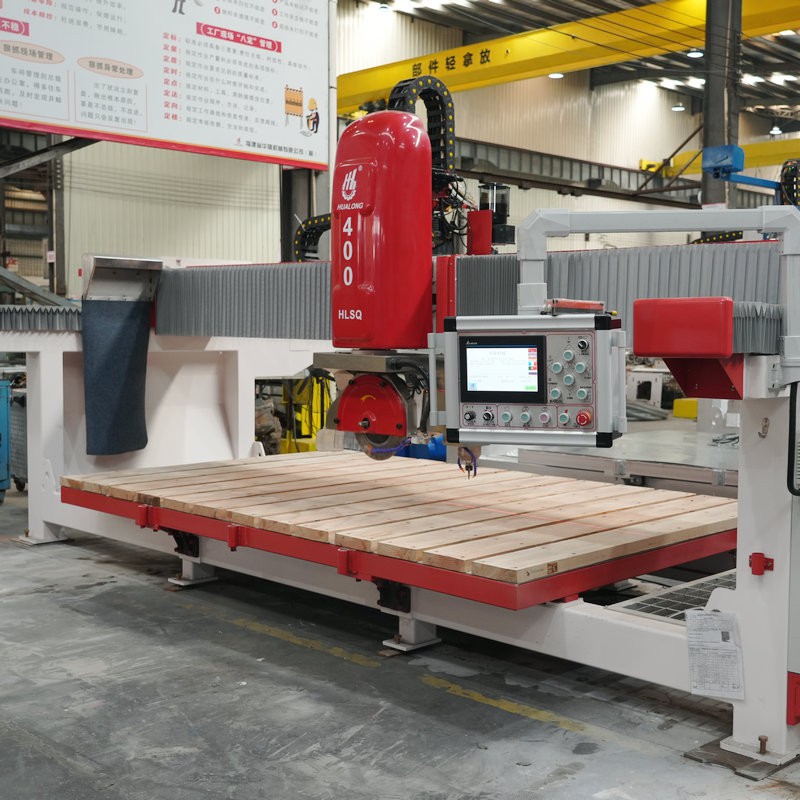

Akmens tilta zāģa galvenās iezīmes
1) Monobloka struktūra vieglai pārvietošanai, uzstādīšanai un nav nepieciešams pamats.
2) Neliels pārklājuma laukums
3) Z-ass kustība ar vadošo skrūvi.
4) Iepriekš ielādētas-parametiskas figūras, piemēram, sešstūris, astoņstūris, virtuves virsma, trapece, daudzstūris utt.
Detalizēti attēli
|
|

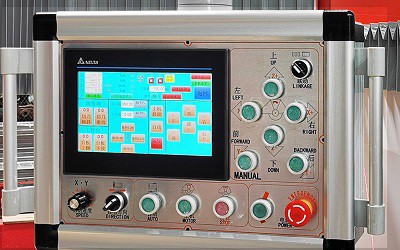

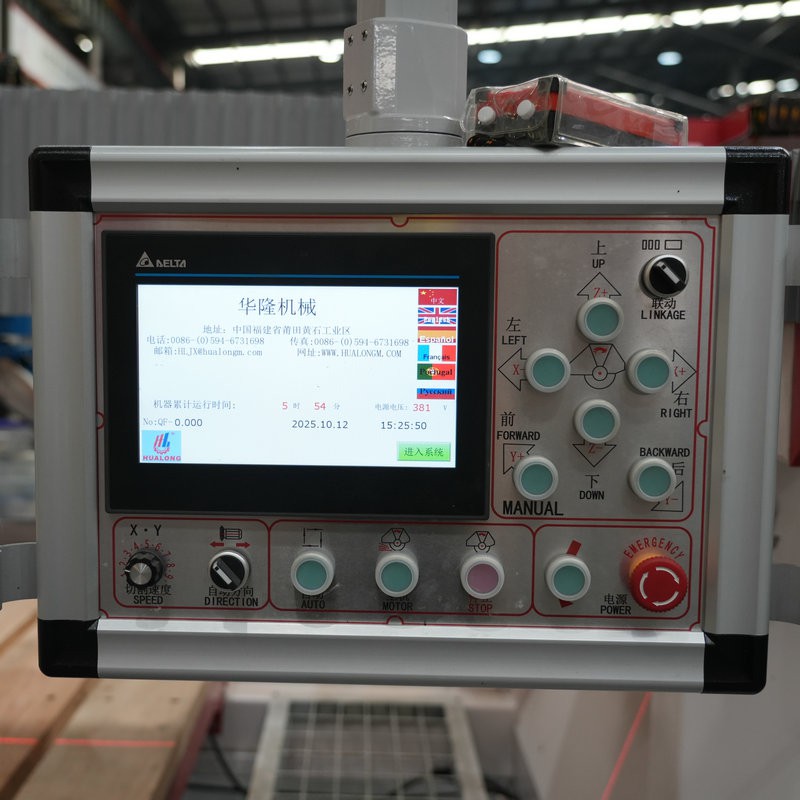

Vadības sistēma - PLC Tajā ir izmantota uzlabota PLC vadības sistēma un skārienekrāna cilvēka{0}}mašīnas saskarne, padarot darbību gudrāku un ērtāku. |
|
|

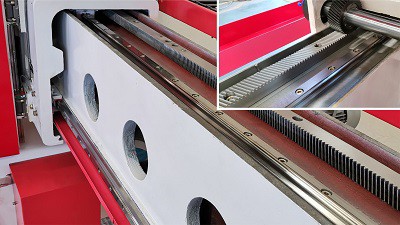

Lineārais ceļvedis X-ass, Y-ass un Z-ass ir aprīkotas ar augstas-precizitātes lodīšu lineārajām vadotnēm, kas nodrošina precīzāku griešanu un ilgāku kalpošanas laiku. |
|
|

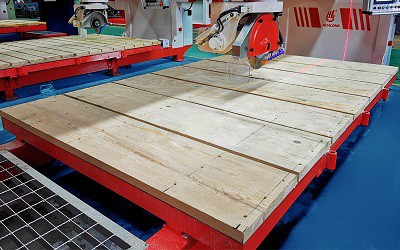

Darba galds Darbagalds ir izgatavots no sešiem paplatinātiem un sabiezinātiem koka dēļiem, kuriem ir stingrāka struktūra un labāks līdzenums. |
|
|

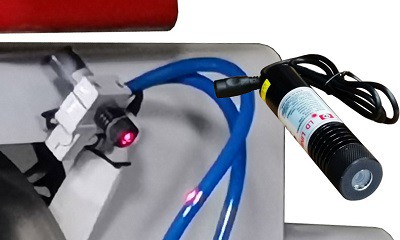

Lāzera tīklveida aparāts Galva ir aprīkota ar lāzera centrēšanas sistēmu, kas precīzi iezīmē asmens griešanas līniju. |
|
|

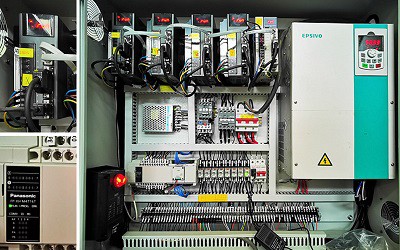

Elektriskais skapis Kvalitatīvas elektriskās un vadības sastāvdaļas, kas tiek izmantotas, lai nodrošinātu stabilu darbību. |
Akmens tilta zāģu pielietojumi
1. Akmens griešana
Var griezt granītu, marmoru, kvarcu un citus dabiskos un mākslīgos akmeņus.
2. Arhitektūra un apdare
Iekšējā un ārējā apdarē akmens tilta zāģus izmanto, lai no akmens apstrādātu gatavus vai{0}}pusfabrikātus, kas atbilst dizaina prasībām un pielāgojas dažādām telpām.
3. Īpašas-formas akmens un pielāgota apstrāde
Pieaugot pieprasījumam pēc personalizētiem akmens pielietojumiem, CNC akmens tilta zāģus ar precīzas vadības iespējām var paplašināt līdz īpašas formas akmeņu apstrādei pēc pasūtījuma.
Atbalsts un pakalpojumi
Nodrošina pilnīgus darbības video un uzstādīšanas rokasgrāmatas.
Atbalstīta paraugu apstrāde un testēšana: Akmens paraugus var nosūtīt, lai pārbaudītu apstrādes efektus.
Pielāgoti risinājumi: optimizējiet konfigurācijas un parametrus atbilstoši savām ražošanas vajadzībām.
Globālais pēc-pārdošanas serviss: 1 gada garantija galvenajām sastāvdaļām, nodrošinot attālinātu kļūdu diagnostiku un tehnisko atbalstu.
Ātrs citāts: sniedz precīzu cenas piedāvājumu un piegādes laika tāmi 3 darba dienu laikā.
